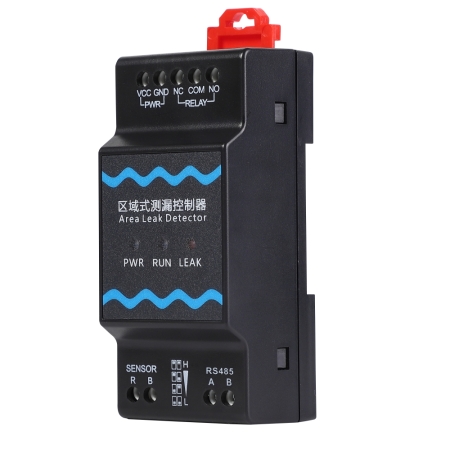

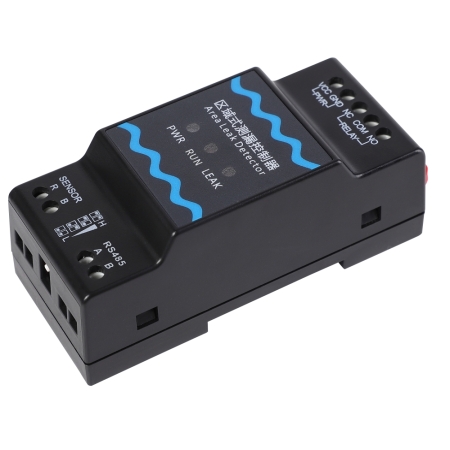

一．產品簡介
YEC-ML-R 不定位測漏控制器是一款操作簡單、性價比極高的液體泄漏檢測設備，能通過面板上的撥碼開關選擇不同的感應靈敏度，以適應不同檢測環境和等級要求?？刂破鬏敵龅睦^電器觸點信號與
二．適用范圍
YEC-ML-R 適應于IDC 機房、數據中心、智能樓宇、圖書館、博物館、倉庫等等。
三．功能特點
RS485 通訊 | 控制器輸出 RS485 信號上傳泄漏數據至監控平臺，實現實時集中監控，通訊距離長達1200 米。 |
適應性強 | 控制器面板上有一個2 位 檔撥碼開關，用戶可根據檢測環境的等級要求來選擇不同的感應靈敏度。 |
本地聲光報警 | 控制器檢測到漏液時，面板 LED 泄漏指示燈常亮告警，同時內部蜂鳴器發出報警聲。 |
穩定可靠 | 控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、防EFT 等保護功能。 |
簡潔易用 | 控制器適用于標準 DIN35mm 工業導軌安裝，所有的現場接線均可以通過接線端子來輕松完成，當泄漏發生時，繼電器動作、泄漏指示燈亮，排險后控制器自動恢復到正常狀態，無需人工現場操作。 |
四．技術參數
傳感性能 | 響應時間 | ≤1s |
檢測距離 | 500m | |
環境額定值 | 工作溫度 | -40℃~70℃ |
工作濕度 | 0~95%RH（無冷凝） | |
電源要求 | 供電電壓 | DC 9~30V ，建議使用DC 12V供電 |
功耗 | <1W | |
RS485 接 口 | 通信協議 | MODBUS-RTU |
總線地址 | 1~254 ，默認01 | |
通信距離 | 1200米 | |
波特率 | 2400 、4800 、9600 、19200 默認9600 | |
繼電器 | 觸點類型 | 一組，支持常閉（NC) 、常開（NO) |
負載能力 | 120VAC/2A ，24VDC/2A | |
EMC 防 護 等 級 | 靜電 | 4級：接觸放電±8KV ，空氣放電±15KV |
浪涌 | 4級：±4KV | |
EFT | 4級：±4KV | |
阻燃等級 | V0 | |
重量 | 61.2g | |

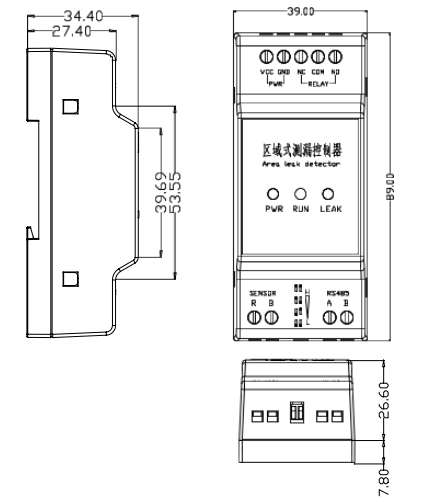

五．產品尺寸
（單位：mm ，誤差±0.5mm）
圖 1 尺寸圖

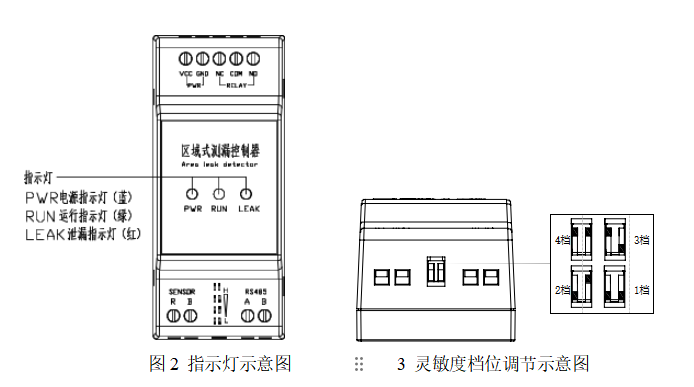

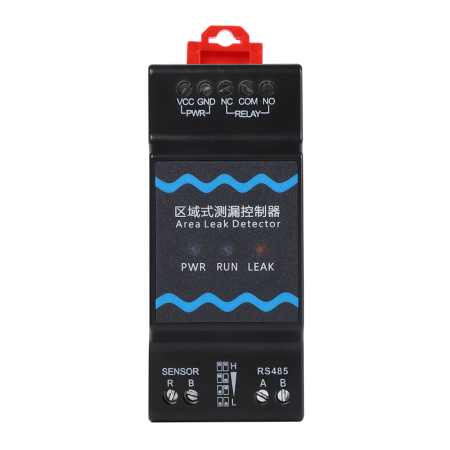

六．按鈕與指示燈說明

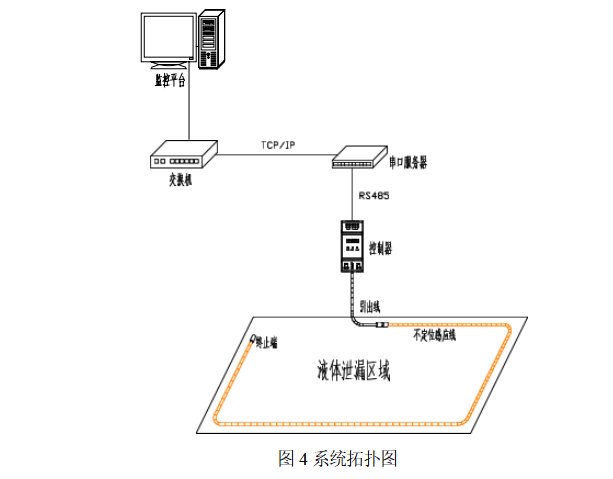

七．系統拓?fù)鋱D
控制器與感應線連接，感應線敷設于漏液檢測區域，當液體發生泄漏時，觸發控制器報警及繼電器動作，通過RS485 信號上傳泄漏情況數據至監控平臺，實現實時集中監控?？刂破骼^電器輸出信號可聯動控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等設備。
八．安裝說明

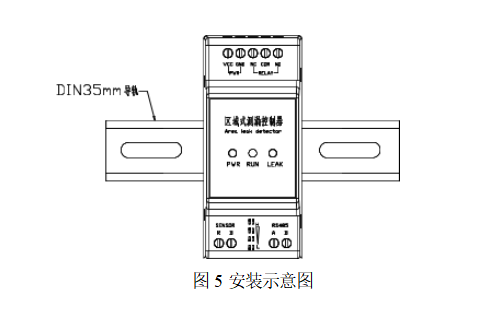

請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。YEC-ML-R控制器扣裝于標準的35毫米DIN導軌上。

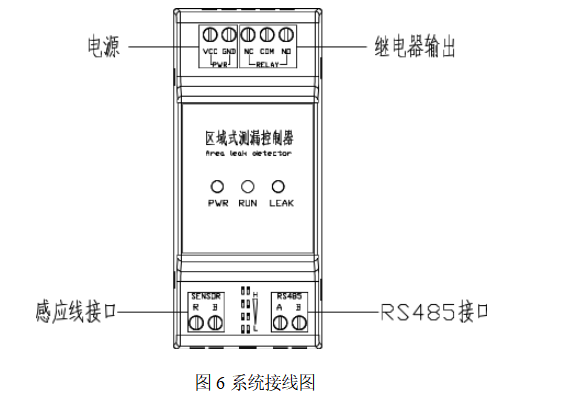

九．接線說明
不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。
感應線 | 將感應線的引出線紅、黑芯線分別接入控制器接線端子R、B 處，再將感應線敷設到需要檢測的區域。 |
繼電器輸出 | 輸出常開/常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加二次繼電器以拓展觸點負載能力，否則可能燒壞控制器。 |
電源 | 按端子標識接入 DC 9~30V 電源（建議使用 DC 12V 電源），電壓過低不能正常工作，過高會燒壞控制器。 |
十．調試說明
控制器所有接線步驟完成后，即可按如下指導進行調試工作：
1. 給控制器上電，POWER 燈藍色常亮，否則電源或控制器故障；RUN 指示燈綠色閃爍，否則控制器異常；
2. 取少量的自來水（非凈化處理水），將感應線浸沒于水中，2 秒鐘內，繼電器動作，LEAK 指示燈紅色常亮，內部蜂鳴器報警。擦干線纜上的水，報警周期3 秒后，繼電器復位，LEAK 指示燈滅；
3. 控制器面板上有一個靈敏度調節撥碼開關，1 至4 檔檢測靈敏度依次增強，出廠默認為4 檔靈敏度，用戶可根據不同的漏液檢測環境設置對應的靈敏度，以下列舉了在自來水條件下不同靈敏度對應的漏水報警長度。(注：液體導電率會影響感應度)。
1 | 檔 | 感應線漏水報警長度 | >16cm |
2 | 檔 | 感應線漏水報警長度 | 8cm~ 12cm |
3 | 檔 | 感應線漏水報警長度 | 4cm~7cm |
4 | 檔 | 感應線漏水報警長度 | 3cm~4cm |
十一．維修與故障排查
控制器上有3 個LED 燈，分別代表：通電、運行、泄漏。下表列舉了各種不同的指示燈狀態及常見因素或糾正措施
指示燈 | 狀態 | 說明 | 故障排查 |
POWER | 常亮 | 通電正常 |
|
常滅 | 通電不正?；蚩刂破鞴收?/span> | 檢查電源、電壓是否正常， 極性是否正確 | |
RUN | 閃爍 | 控制器正常工作 |
|
常滅 | 控制器異常 |
| |
LEAK | 常亮 | 有泄漏產生 |
|
常滅 | 感應線正常、無泄漏產生 |
