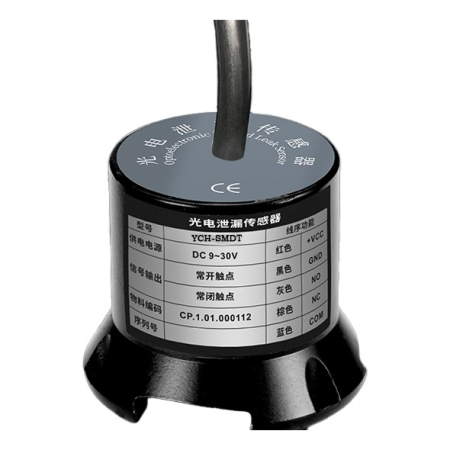

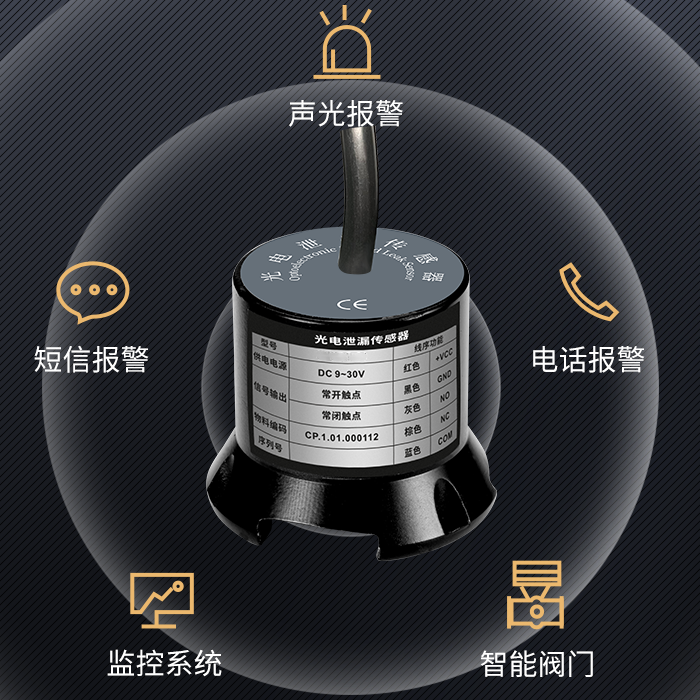

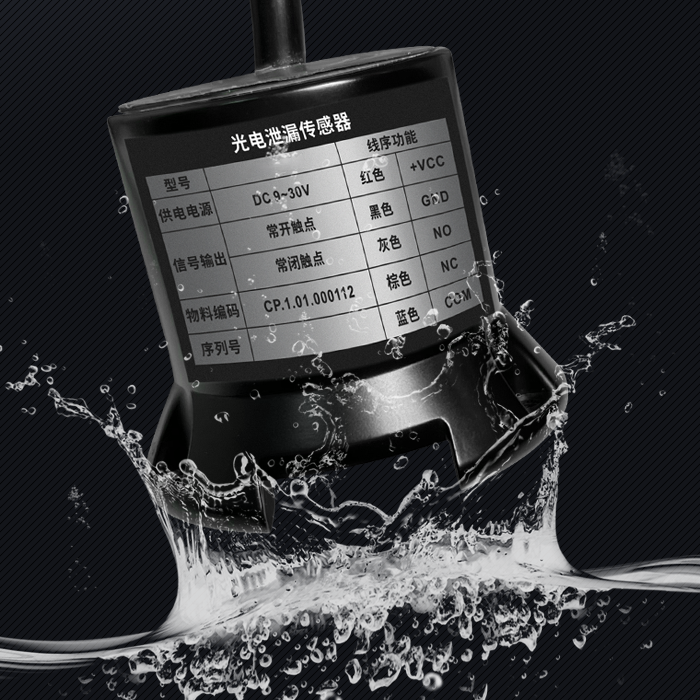

一．產品簡介

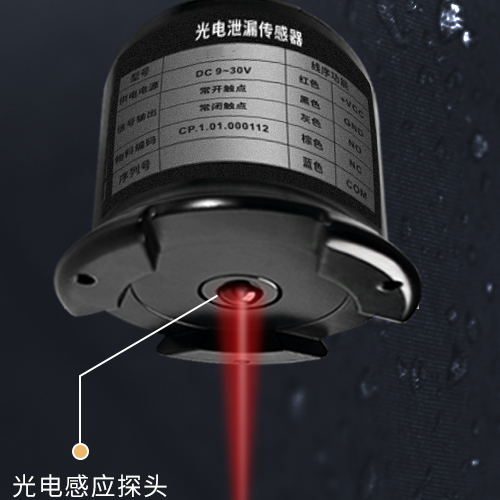

YCH-SMDT光電泄漏傳感器采用光電檢測原理。結構為全密封設計，外殼采用合金材質，材質外部采用電鍍加工工藝，內部電路封膠處理，可以達到防爆、防塵、防水等三防的作用，電子元器件受環境因素影響小，保證了產品的高精度及可靠性。產品具有靈敏度高，響應時間快，使用方便，便于安裝等特點。

二．適用范圍

YCH-SMDT適用于IDC機房、通訊基站、加油站、儲油庫、倉庫等等。

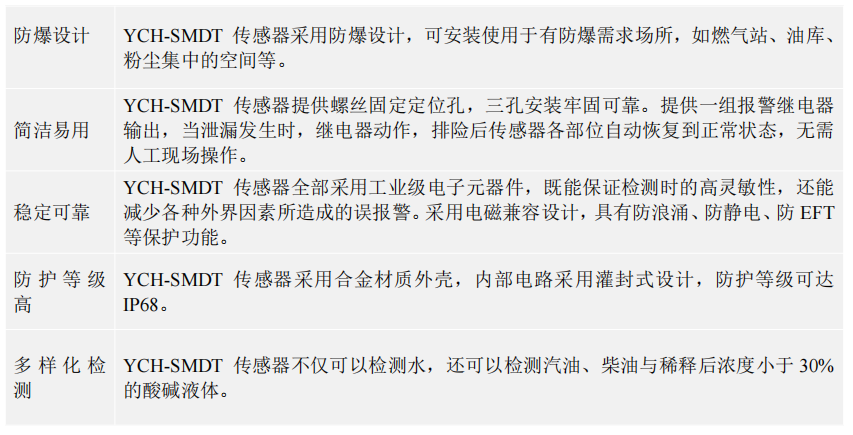

三、功能特點

四．技術規格

五．產品尺寸

（單位：mm，誤差±0.5mm）

圖1 尺寸圖

六．系統拓撲圖

YCH-SMDT傳感器安裝于漏液監測區域，當檢測到液體泄漏時，通過開關量采集模塊上傳泄漏數據至監控平臺，實現實時集中監控。傳感器輸出的開關量信號也可用來控制外圍設備如聲光報警器、短信模塊、開關量采集模塊等。

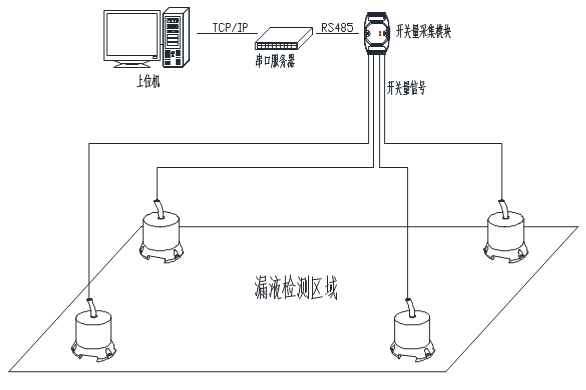

圖2 系統拓撲圖

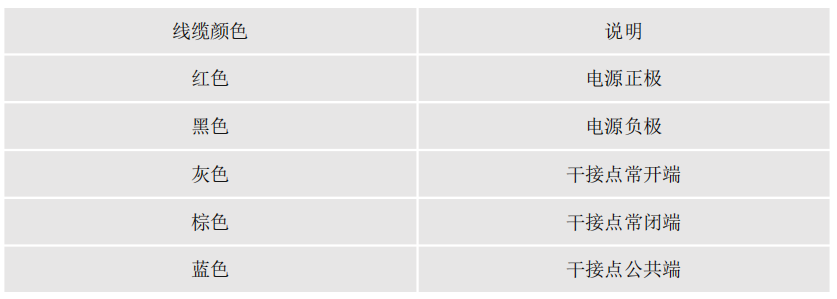

七．接線說明

請在傳感器電源斷開的狀態下進行接線。

注：傳感器引出配線長度為L=2.0m。

圖3 接線示意圖

八．安裝說明

YCH-SMDT 傳感器使用螺絲固定定位孔安裝，安裝螺絲規格為M3。請將控制器安裝于牢固的地板、支架或水槽等處。安裝方式如下：

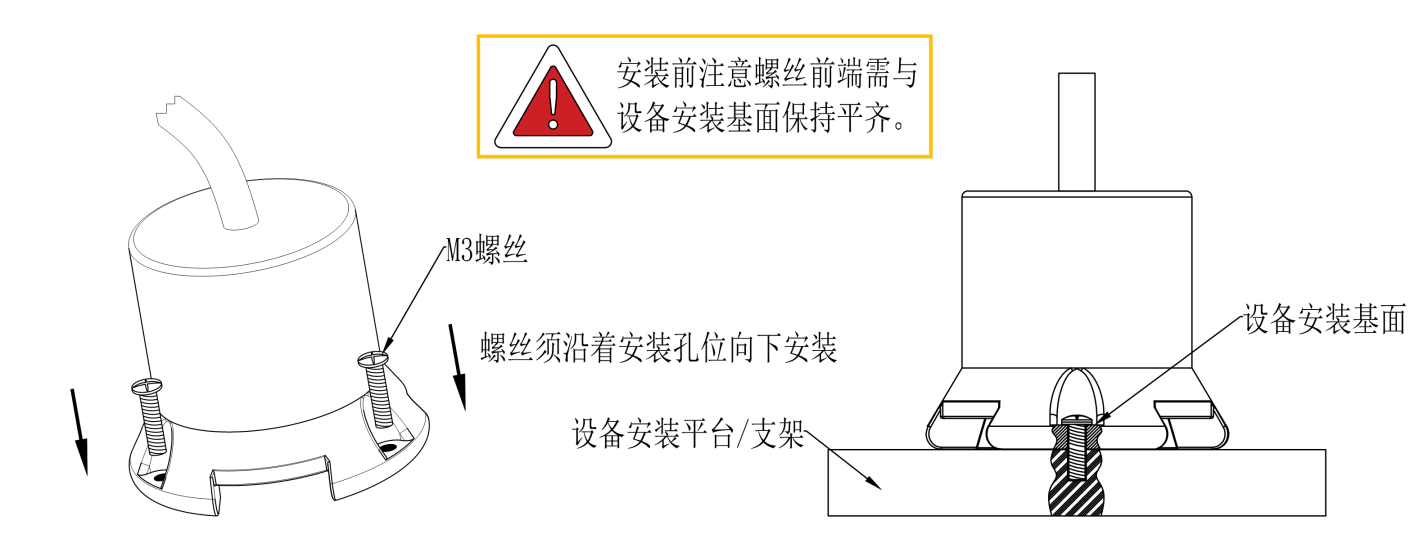

圖4 螺絲安裝示意圖

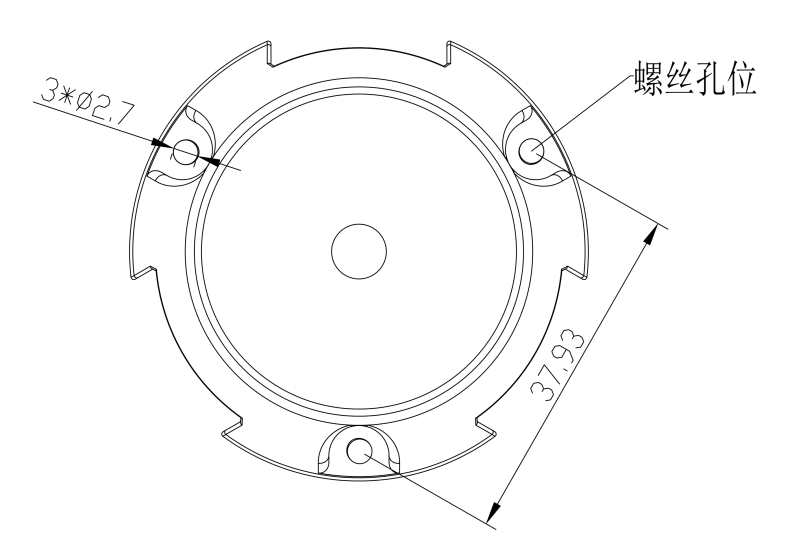

圖5 安裝尺寸圖

九．調試說明

傳感器所有接線步驟完成后，即可按如下指導進行調試工作：

1.當接通控制器電源時，萬用表把檔位打到蜂鳴檔，灰藍（或棕藍）兩線為斷開狀態，若為閉合（或斷開）狀態時可能是由于出現裝置異常。

2.取少量的自來水（非凈化處理水），取少量的自來水，將傳感器探頭保護罩浸沒于水中，一秒鐘后，繼電器動作，灰藍線導通。擦干傳感器上的水后，繼電器復位，灰藍線斷開。

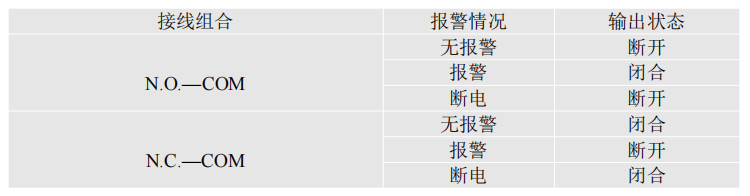

3.繼電器輸出信號見下表：
