漏水報警系統安裝說明及注意事項

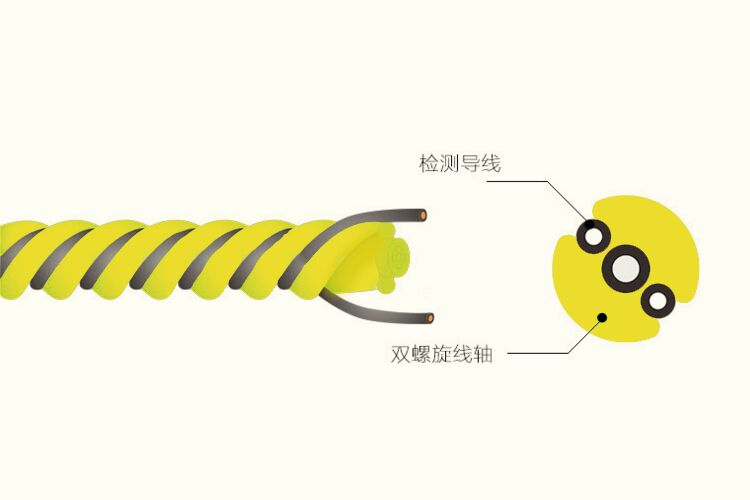

漏水報警系統是由一個漏水控制器一根漏水感應線構成的，當泄漏發生時，2根感應線

便會發生短路，漏水控制器根據感應線電阻的變化判斷出漏水情況，并發出報警信號。

安裝
-DC-04 漏水控制器使用導軌安裝方式。所選定的安裝位置應保證模塊不受自然環境、

溫度極限或劇烈振動的影響。-DC-04 漏水控制器可扣裝于標準的35毫米DIN導軌上。安

裝時應保證不會造成行走絆倒危險，或有對控制器造成撞擊損壞的可能性。

漏水報警系統安裝說明及注意事項

接線
漏水報警系統的接線安裝所有操作均為不帶電操作，連接時注意正負極。各組件連接完善

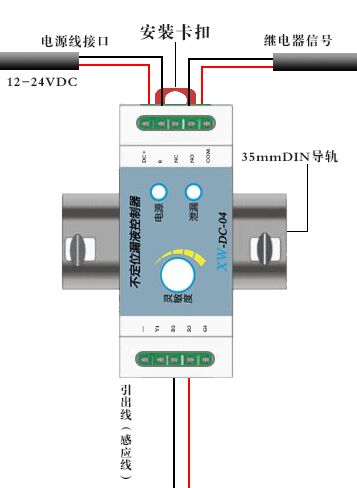

后方可供電接線，-DC-04控制器連接感應線時需連接引出線。詳細安裝圖如下

調試
-DC-04漏水控制器所有接線步驟完成后，即可按如下指導進行調試工作。
1、通電后，控制器電源指示燈亮。
2、取少量的自來水（非凈化處理水），將感應線的任意部分約3cm浸沒于水中，一秒鐘

后，繼電器動作，泄漏指示燈亮。擦干線纜上的水后，繼電器復位，泄漏指示燈滅。

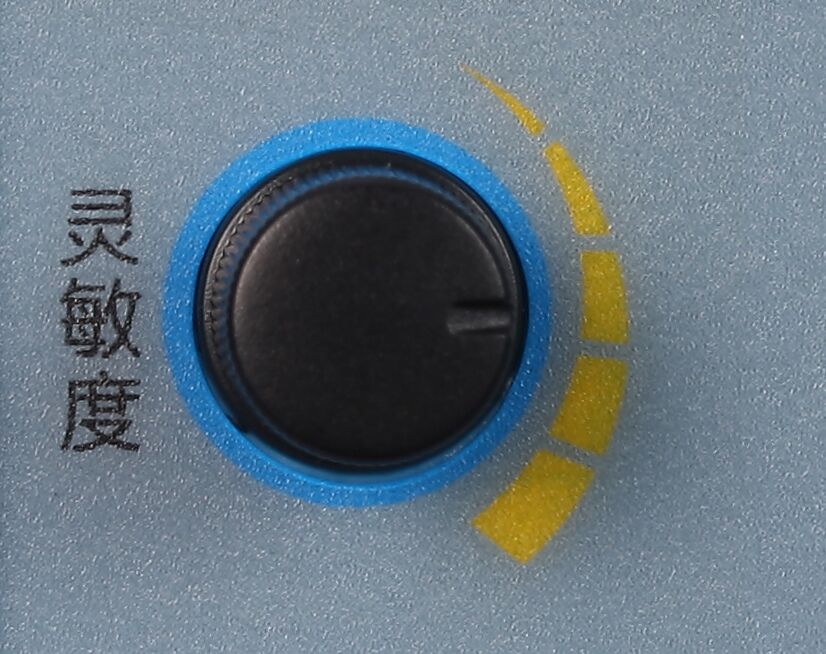

3、-DC-04漏水控制器設置有一個五檔的靈敏度調節旋鈕，可適應不同環境下的泄漏檢

測。順時針方向旋轉，靈敏度增強。出廠默認為第3檔

漏水報警系統安裝說明及注意事項

漏水感應線鋪設注意事項

1、感應線鋪設時不能碰到金屬物品。
2、漏水感應線在鋪設過程中保持干燥和潔凈。
3、感應線不可長時間被臟水或其它化學物質浸泡。
4、漏水感應線需在規定的工作溫度下使用，不可與明火接觸。
5、感應線安裝于天花板時，需考慮使用積液槽，

防止?jié)B漏對底下設備的損壞。
6、感應線應緊貼地面安裝，可以把專用膠貼使用螺釘

固定在地面上，最大限度的接觸泄漏液體。
7、漏水感應線在對接過程中，請注意公母接頭針腳順序，對準孔位

輕輕插入再順時針鎖緊螺環即可（逆時針方向解鎖）。
